제품의 주요 기능과 특징을 한눈에 확인하실 수 있습니다.
제품 특징
사용자, 전기차, 충전 장치를
보호하는 다중 보호 시스템을 적용한
IC-CPD를 사용합니다. 안전한 충전을 위해 접지 상태를
지속적으로 확인하며, 보호 도체가 없는
환경에서는 작동하지 않습니다. 전원 플러그와 IC-CPD 컨트롤 박스
내부 온도를 지속적으로 감지하여
과열을 방지합니다. 실내 및 실외에서 모두 사용할 수 있으며,
인체공학적 디자인으로 사용이 편리합니다. 220V 콘센트가 있는 곳 어디서든
전기차를 안전하고 편리하게 충전할 수 있습니다.제품 규격 및 사양
제품명 | 전기차 충전기 |
모델명 | VEC-1615 |
충전등급 | 레벨 1 |
충전타입 | 전기차 충전(AC완속)을 위한 전용 충전장치
(케이블 일체형 제어 및 보호 장치
In-Cable Control- and Protection Device) |
화면표시 | 충전전압, 충전전류, 충전량, 충전상태, 에러코드 |
방수/방진 등급(IP) | 컨트롤박스-IP5/5, 커넥터-IP5/5, 케이블-IP5/4 |
출력모드 | 1.76kW(BA), 220kW(10A), 2.86kW(13A), 3.50KW(16A) |
케이블 길이 | 5/7/9/12/15M |
차량 플러그 | J1772 한국형 플러그(5핀) SAE J1772 Type 1 (AC SPin) |
파워코드 | IEC-62196-1.2 (test by TUV Lab) |
환경조건 / 동작온도 | 30~50°C |
환경조건 / 동작습도 | 5%~90% |
재질 | 난연PC (컨트롤박스, 커넥터)+TPU (케이블) |
사이즈 | (L)235X (W)100X (H)52mm |
구성품 | 본품, 벤딕트 완속 충전기 전용 하드 케이스, 품질 보증서, 메뉴얼 |
절연저항 | >100M ohm (DC500V) |
전류별 예상 충전 시간
기준 차량 : 아이오닉5 (58kWh 배터리)
•
8A (1.76kW/h): 약 33시간 완충
•
10A (2.20kW/h): 약 26시간 완충
•
13A (2.80kW/h): 약 20시간 완충
•
16A (3.50kW/h): 약 16.5시간 완충
유의사항
•
안내된 충전 시간은 최적의 환경에서 측정된 예상치입니다.
본 제품에는 과열 보호 기능이 탑재되어 있습니다.
•
콘센트 노후 상태, 주변 온도 상승, 직사광선 노출 등의 요인으로 과열이 감지될 경우, 충전기가 안전을 위해 자동으로 전류를 16A에서 13A 또는 10A 등으로 하향 조정할 수 있습니다.
이 경우 실제 충전 시간은 예상보다 길어질 수 있으며, 이는 화재 예방을 위한 제품의 정상적인 보호 동작입니다.

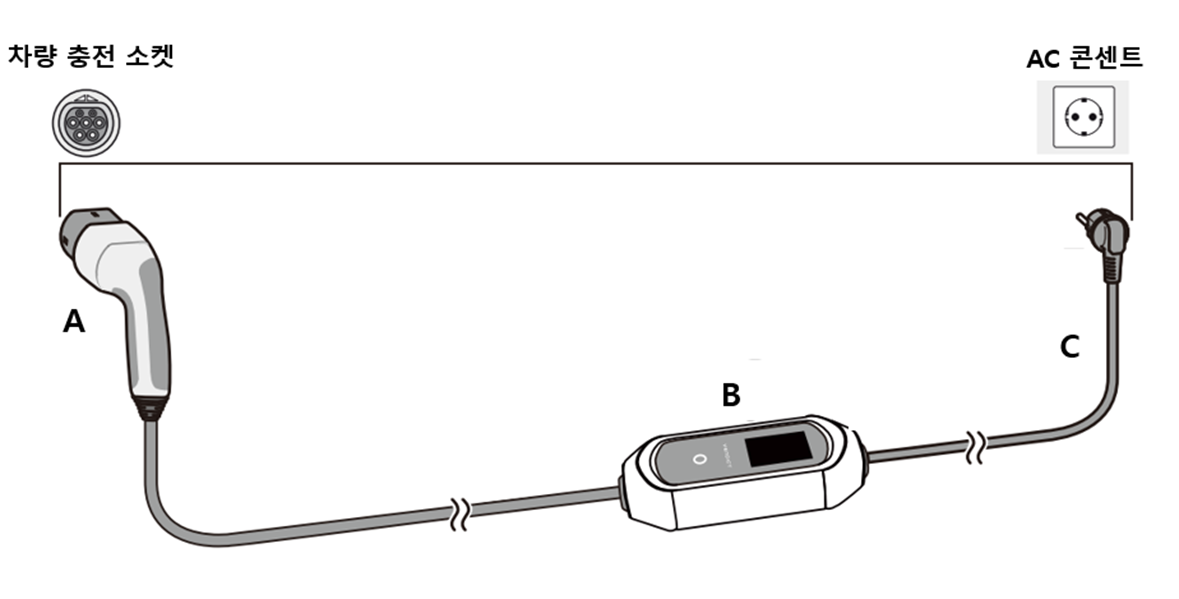

제품구성
A. 충전 커넥터 (J1772)
B. IC-CPD 컨트롤 박스
C. AC 전원 케이블
