사용방법

제품을 올바르게 사용하는 절차를 쉽게 따라할 수 있도록 안내합니다.

사용 전 필수 확인사항

매번 충전기를 연결하기 전, 아래 사항을 반드시 확인해주세요. 안전 수칙 미준수로 인한 문제 발생 시 보증이 제한될 수 있습니다.
콘센트 및 연결 환경
•

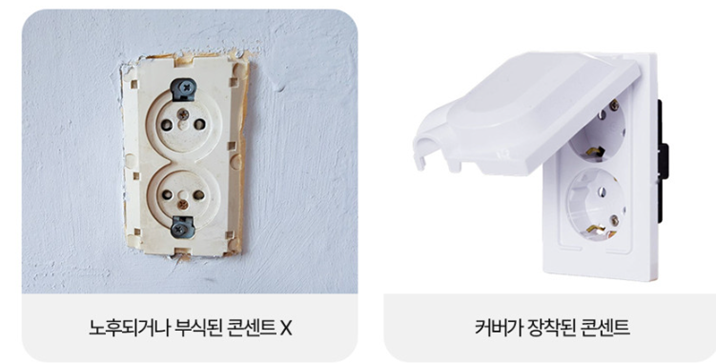

노후/손상 콘센트 절대 사용 금지 콘센트 내부가 낡거나, 부식, 파손, 헐거운 경우 화재 위험이 있습니다.
•
멀티탭 및 연장선 절대 사용 금지 모든 종류의 연장선, 멀티탭, 어댑터 사용은 화재 및 고장의 주된 원인이 됩니다. 연장선 사용으로 발생한 문제는 A/S가 지원되지 않습니다.
•
단독 사용 충전 중에는 해당 콘센트를 단독으로 사용하세요. 다른 전자제품 동시 사용 시 차단기가 작동할 수 있습니다.
•
연결 확인 플러그를 콘센트 끝까지 완전히 꽂아 헐겁지 않게 사용하세요.
기타 설비 확인
•

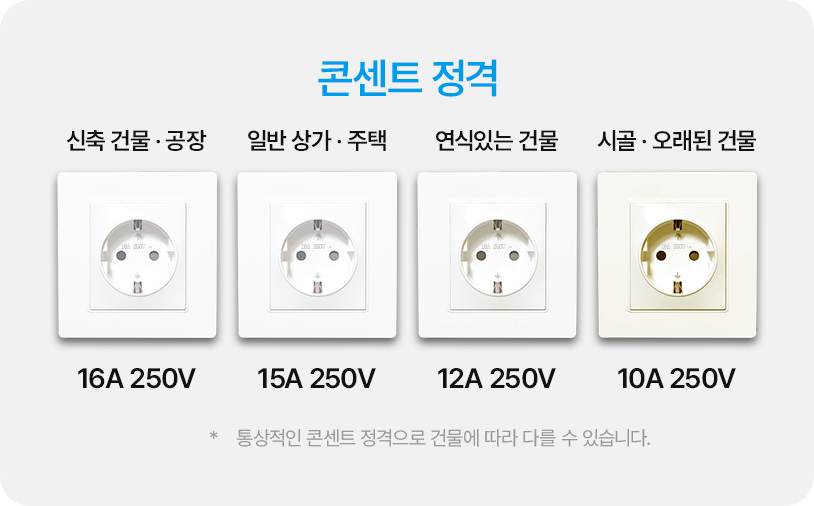

콘센트 정격 확인 콘센트 표면의 정격 전류(A)를 확인하고, 충전 전류를 그 이하로 설정하세요.
•
전선 굵기 안전을 위해 2.5SQ (2.5 제곱 미리미터) 이상 굵기의 전선이 설치된 곳에서 사용을 권장합니다.
•
전기 사용 허가 확인 전기 사용 권한이 없는 곳(예: 공용 주차장)에서 무단 충전 시 법적 문제가 발생할 수 있습니다

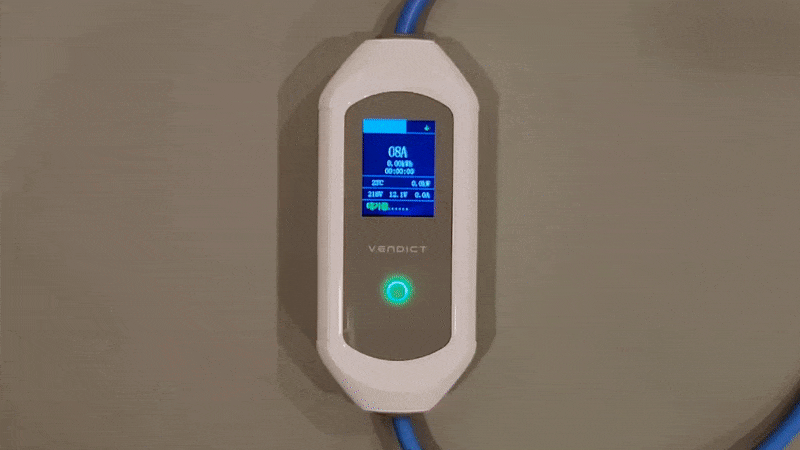

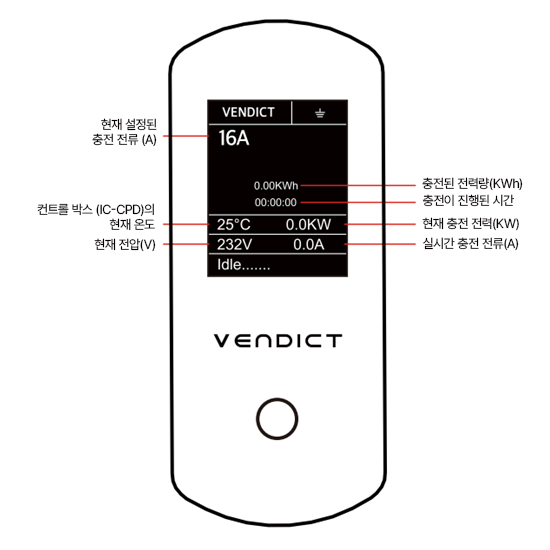

인터페이스 화면 안내(IP-CPD)

인터페이스 기능 설정

대기 화면에서 터치 버튼을 3초간 길게 눌러 ‘기능 선택’ 으로 진입합니다.

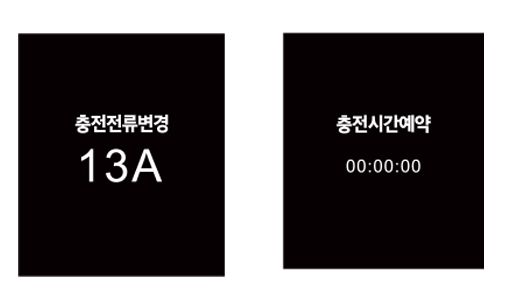

원하는 기능 (충전전류변경, 충전시간예약 등) 에서 버튼을 3초간 길게 누르면, 해당 기능의 설정 화면으로 진입합니다.
원하시는 충전 전류 (8A/10A/13A/16A) 선택 후 3초간 길게 터치하여 설정합니다.
최대 8시간까지 1시간 간격으로 충전 시작을 예약할 수 있습니다.

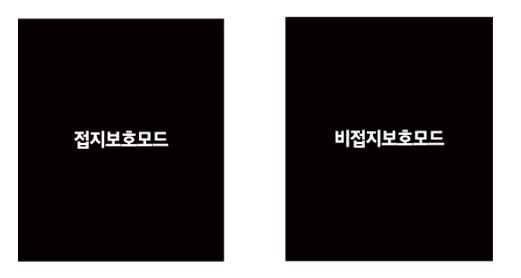

접지보호모드(기본설정)/ 비접지보호모드
•
접지보호모드 : 콘센트 접지 상태를 실시간 감지하며, 접지가 불량할 경우 충전을 차단합니다.
•
비접지보호모드 : 접지 시설이 없는 특수한 환경에서 부득이하게 충전할 경우 설정합니다.

유의사항

•
비접지보호모드는 감전 사고를 예방하는 핵심 안전장치를 비활성화합니다.
•
이 모드는 접지 불량으로 인한 모든 위험을 사용자가 감수하는 것을 전제로 합니다. 불가피한 상황을 제외하고는 사용을 권장하지 않습니다.

호환 차량 조건

충전 시작하기

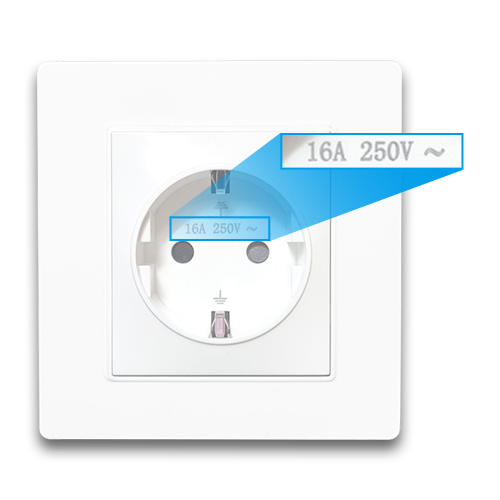

배전 케이블 손상 여부와 소켓 환경(16A 250V) 확인 후 전원 플러그를 꽂습니다.
원하는 기능 (충전전류변경, 충전시간예약 등) 에서 버튼을 3초간 길게 누르면, 해당 기능의 설정 화면으로 진입합니다.

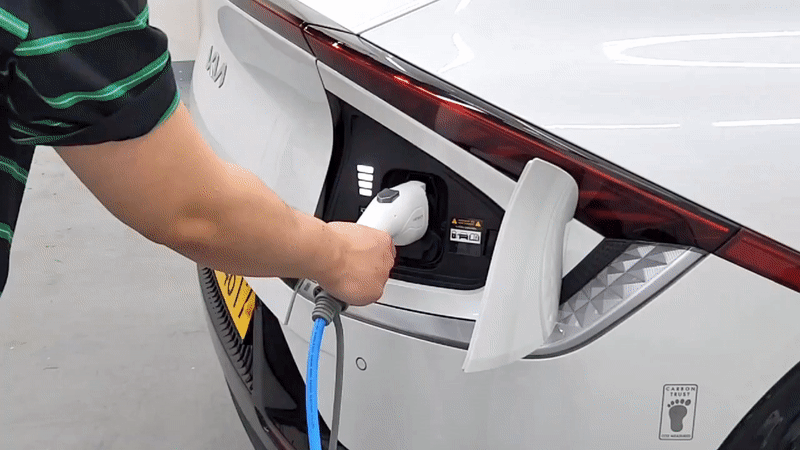

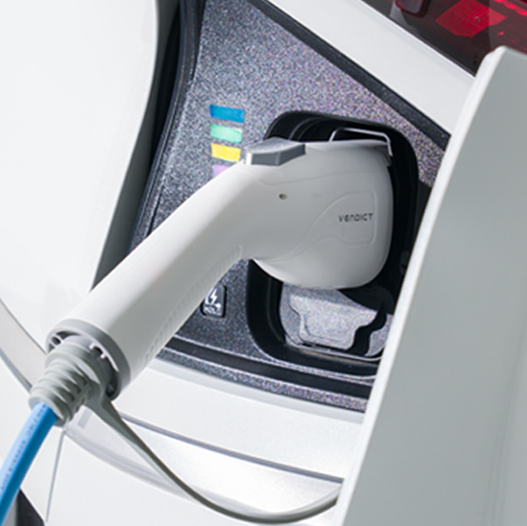

충전 커넥터 (J1772) 를 차량의 충전 소켓에 ‘딸깍‘ 소리가 날 때 까지 완전히 삽입해 주세요.
충전이 시작되며, 제어박스의 LED 표시등이 파란색으로 깜빡입니다.

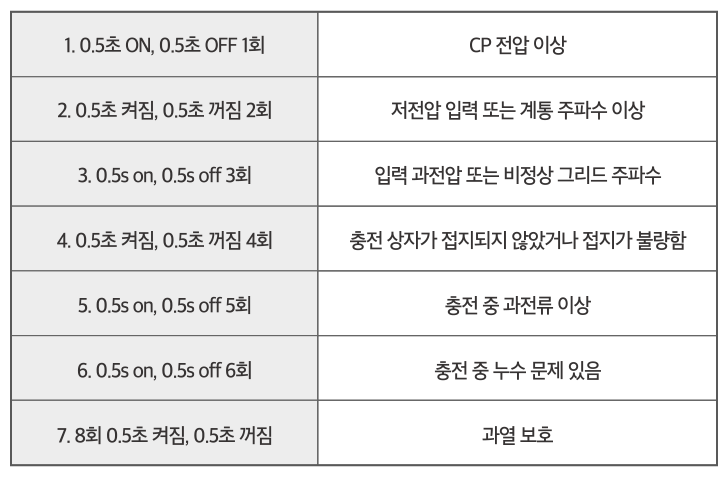

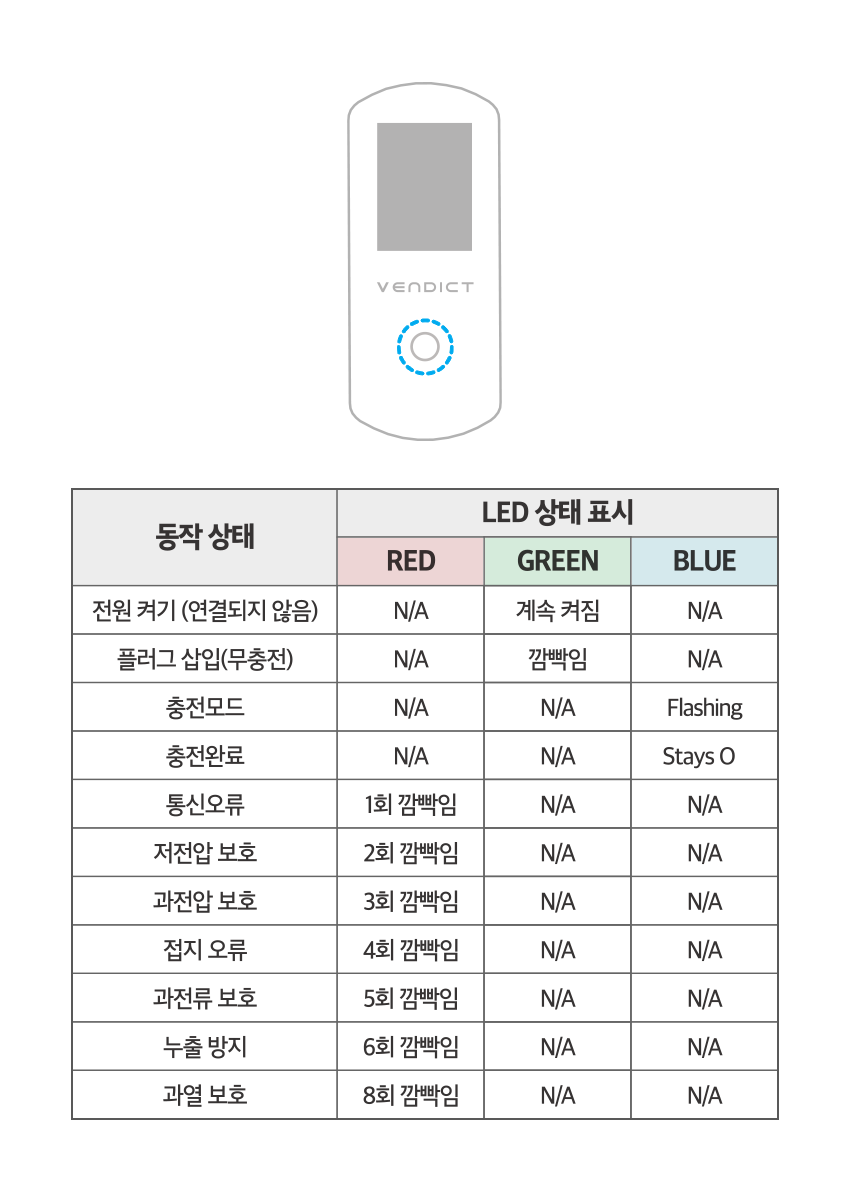

인터페이스 LED 상태 표시

유의사항

•
콘센트 정격 확인 반드시 벽부형 콘센트 삽입구에 적힌 정격을 확인 후 권장 전류로 설정해 주세요. 정격에 맞게 전류를 설정해야 안전하게 충전이 가능합니다.

충전 완료/중지

•
차량이나 앱을 통해 충전 중지 버튼을 누른 후 차량 커넥터를 분리해 주세요.
•
차량 내부 메뉴나 스마트폰 전용 앱에서 충전 중지 버튼을 누르시면 차량 시스템이 전류를 먼저 차단합니다. 이 경우에는 이미 전력이 흐르지 않는 상태이므로, 차량 커넥터를 먼저 분리하셔도 안전합니다
충전 완료 시 주의사항
•
본 제품은 과충전 방지 회로가 내장되어 있어 완충 시 자동으로 전류를 차단합니다. 따라서 차량 충전 포트에서 커넥터를 먼저 분리하신 뒤 벽면 콘센트의 플러그를 마지막에 뽑아 정리해 주시면 됩니다.
•
충전 완료 후, 플러그를 바로 해제 하지 마시고 2~30분 뒤에 플러그 해제해 주세요.
•
커넥터 잠금이 해제된 버튼을 누르고 분리해 주세요.
•
커넥터가 빠지지 않을 경우, 도어 Unlock 및 차량의 충전 커넥터 잠금 설정 상태를 확인하십시오.
•
충전기 전원 플러그를 뽑거나 강제로 전원을 꺼서 커넥터를 분리할 경우, 충전제어 모듈의 전원이 먼저 꺼지면서 고장의 원인이 될 수 있습니다.
급한 상황에서의 즉시 종료가 필요한 경우(긴급한 경우에만)
•
벽면 콘센트에 연결된 전원 플러그를 가장 먼저 분리하여 전원 공급 차단 충전이 활발히 진행 중일 때는 강력한 전류가 흐르고 있습니다. 이 상태에서 차량 쪽 커넥터를 먼저 뽑게되면 미세한 스파크가 발생하여 단자가 손상되거나 기기 고장의 원인이 될 수 있기 때문입니다.

환경별 충전 가이드

개인 공간(단독주택, 차고 등)
•

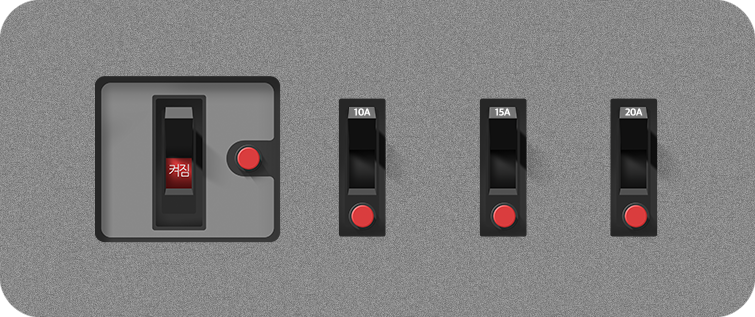

개인 공간에서 사용할 때는 실내 차단기(분전반)의 전류량을 반드시 확인하고, 차단기 용량에 맞게 충전 전류를 설정하세요.
가정용 차단기 전류량 : 10A / 15A / 20A

차단기 전류량에 맞게 전류 모드 설정

•
차단기 전류량이 충전기 전류량보다 낮으면 승압 후 사용하세요. (차단기 10A는 사용 불가합니다.)
•
차단기 승압은 사용자의 환경, 사용 용량에 맞춰 전기 전문가와 상담 후 진행하세요.
•
차단기 전류량 부족으로 인한 미충전은 초기 불량이 아니며 이로 인한 교환/환불은 불가합니다.
•
전류량이 많은 전자제품으로 사용시 전원 코드가 헐겁게 꽂혀 있으면 코드 과열 및 전원 꺼짐 증상이 보일 수 있습니다.
공동주택(아파트, 빌라 등)
•

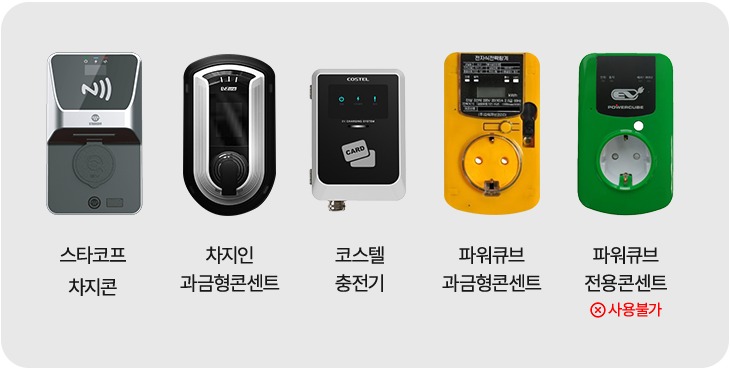

반드시 과금형 콘세트가 설치된 곳에서 사용해야 합니다.
•
파워 큐브의 경우, 노란색 과금형 콘센트에서만 호환이 가능합니다.

유의사항

•
과금형 콘센트 사용 시 13A 미만(8A 또는 10A)으로 설정하여 사용하십시오. 13A 이상으로 설정한 경우 그을림 등 고장의 원인이 될 수 있습니다.
•

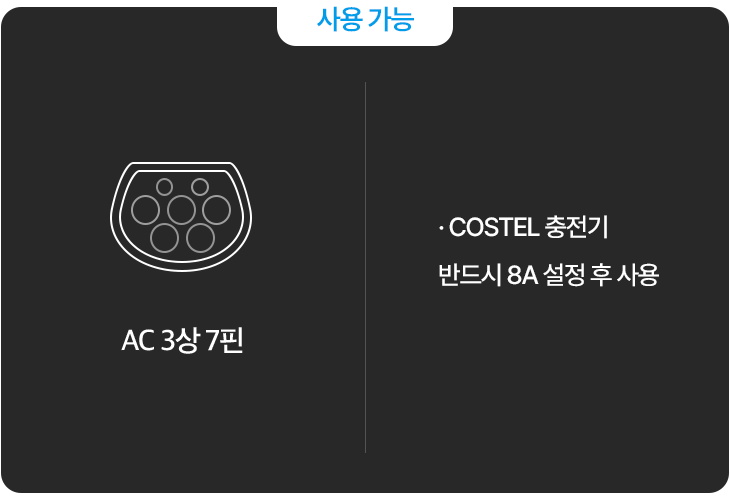

COSTEL 충전기는 반드시 8A 설정 후 사용하십시오.
•
설비가 오래된 경우, 안전을 위해 8A로 설정하여 충전하는 것을 권장합니다.
