제품을 올바르게 사용하는 절차를 쉽게 따라할 수 있도록 안내합니다.
사용 전 필수 확인사항
매번 충전기를 연결하기 전, 아래 사항을 반드시 확인해주세요. 안전 수칙 미준수로 인한 문제 발생 시 보증이 제한될 수 있습니다
•
반드시 벽부형 콘센트 삽입구에 적힌 정격을 확인 후 권장 전류로 설정해 주세요.
정격에 맞게 전류를 설정해야 안전하게 충전이 가능합니다.
•
반드시 단독 차단기가 연결된 벽부형 콘센트에서 사용해 주세요.
•
반드시 단독 콘센트를 사용해 주세요. 다른 전자기기와 동시에 사용하면 차단기가 내려갈수 있습니다.
•
콘센트 내부 단자가 파손되거나 녹슬거나 이물질이 있는 경우
화재 발생의 위험이 있으니, 반드시 사용전 콘센트의 상태를 점검해 주세요.
•
콘센트와 플러그의 접촉 불량 발생 시 열이 발생해 플러그가 녹을 수 있으니, 반드시 플러그를 콘센트 끝까지 깊이 넣어 접촉이 잘 되게 사용해 주세요.
•
연장사용으로 인한 문제 발생 시 A/S를 지원하지 않습니다.
•
노후된 건물, 부식되거나 오래된 콘센트는 절대 사용을 금해 주세요.
•
옥외 콘센트 사용 시 캐비닛이 장착된 콘센트 사용을 권장드립니다
기타 설비 확인•

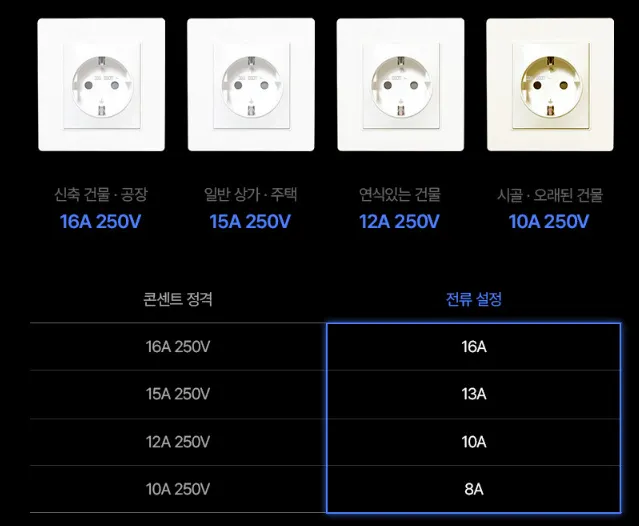

콘센트 정격 확인
콘센트 표면의 정격 전류(A)를 확인하고, 충전 전류를 그 이하로 설정하세요.
•
전선 굵기
안전을 위해 2.5SQ (2.5 제곱 미리미터) 이상 굵기의 전선이 설치된 곳에서 사용을 권장합니다.
•
전기 사용 허가 확인
전기 사용 권한이 없는 곳(예: 공용 주차장)에서 무단 충전 시 법적 문제가 발생할 수 있습니다
기본 운용 모드•
접지보호모드 : 충전기를 처음 연결하면 자동으로 적용되는 기본 운용 모드
•
접지 상태를 자동 감지하여, 정상적인 접지 환경이면 ‘접지보호모드’로 자동 작동됩니다.
•
접지가 없는 노후화된 일부 특수 환경에서는 비접지모드로 수동 설정해서 사용하실 수 있습니다.
호환 차량 조건
•

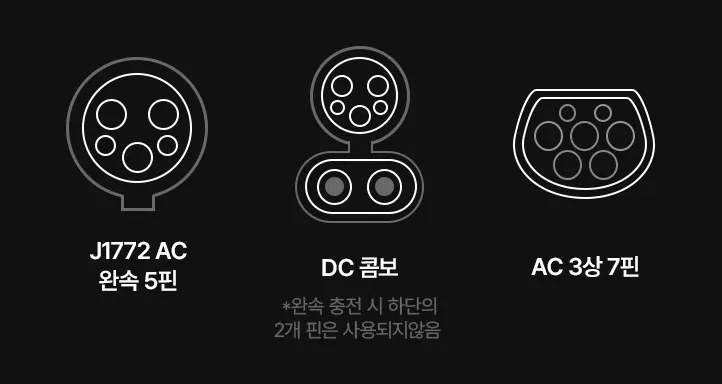

국제 표준 J1772 규격을 적용한 커넥터로 국내외 주요 전기차와 플러그인 하이브리드까지 완벽하게 호환됩니다.
충전 시작하기
콘센트의 정격과 충전 환경을 확인한 뒤 충전기를 연결합니다.
버튼을 터치하여 콘센트 정격에 맞는 전류모드를 설정 합니다. •
전류 설정 변경은 충전 시작 전에만 설정가능합니다. 충전이 시작된 이후에는 안전상의 이유로 전류 변경이 불가능하도록 설계되어 있습니다.

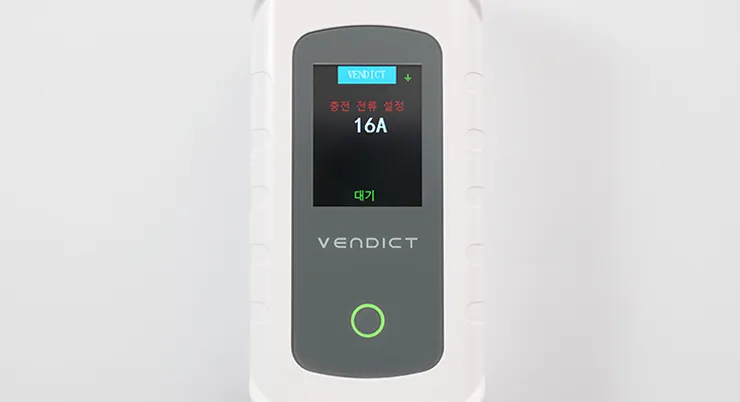

LCD 화면에 ‘대기’ 상태가 표시되는지 확인합니다.

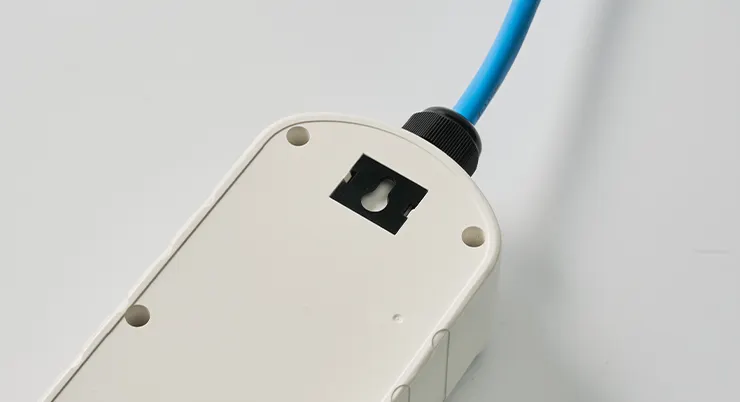

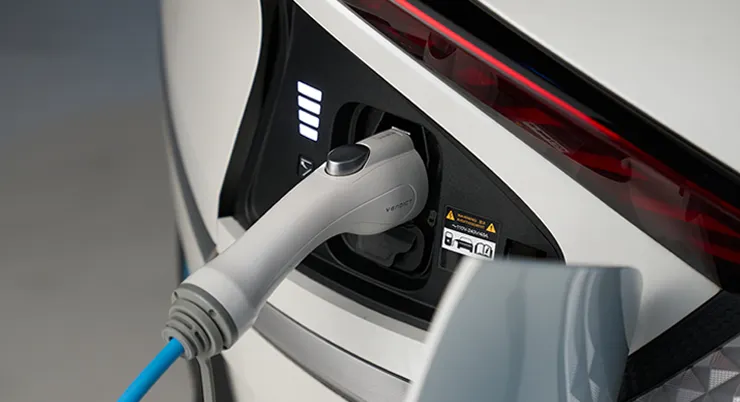

충전기 커넥터를 전기차 소켓에 연결합니다.후크 고정 방식
•
자주 충전하는 장소가 있다면 접착식 후크나 못에 걸어 고정하여 사용해보세요. 더 깔끔하고 편리한 충전 환경을 만들 수 있습니다.

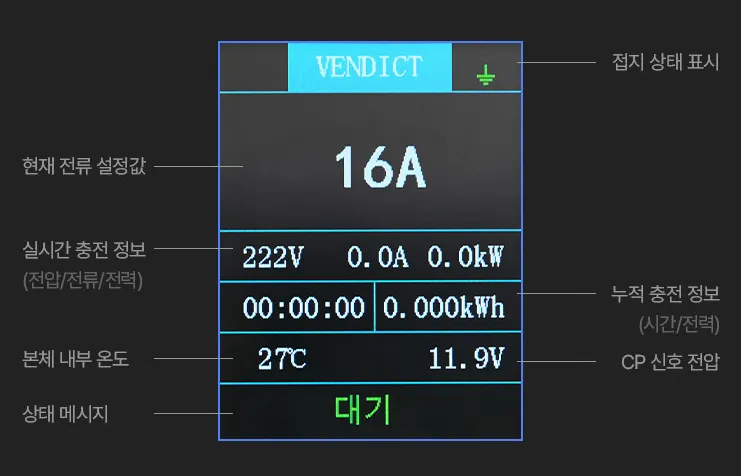

LCD 인터페이스

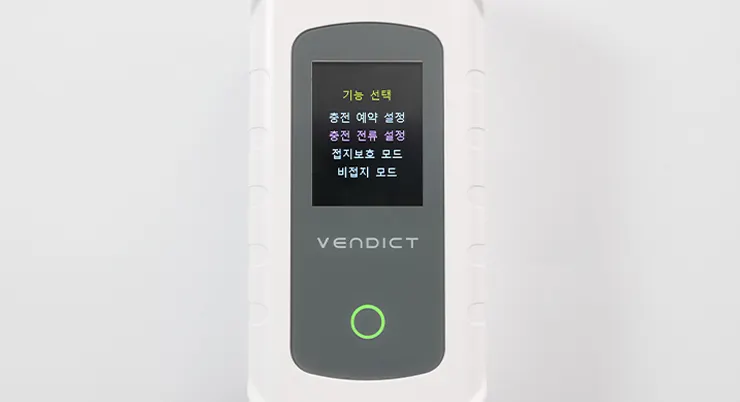

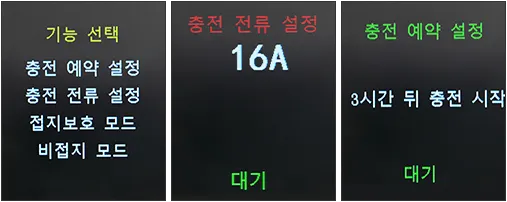

기능선택•
초기 인터페이스에서 3초간 길게 터치하여 기능 선택 페이지에 진입할 수 있습니다.
•
짧게 누르면 기능이 전환되며 3초간 길게 터치하여 선택이 가능합니다.
충전 전류 설정•
원하시는 충전 전류를 선택 후, 3초간 길게 터치하여 선택이 가능합니다.
•
총 5가지 전류 설정 가능(6A/8A/10A/13A/16A)
충전 예약 설정•
원하시는 시간을 선택 후, 3초간 길게 터치하여 선택이 가능합니다.
•
1시간 간격으로 최대 15시간

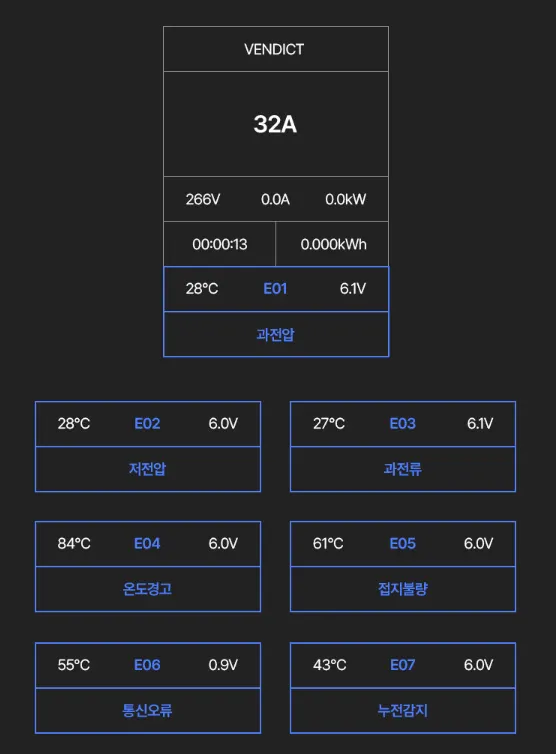

오류 코드
유의사항
•

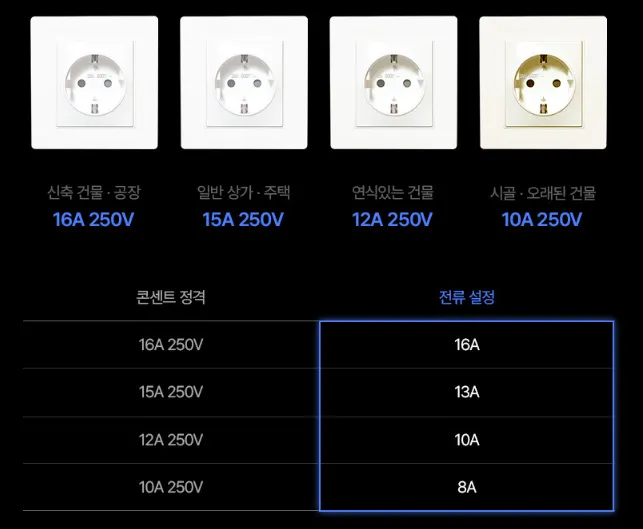

콘센트 정격 확인
반드시 벽부형 콘센트 삽입구에 적힌 정격을 확인 후 권장 전류로 설정해 주세요.
정격에 맞게 전류를 설정해야 안전하게 충전이 가능합니다.
충전 완료/중지
•
차량이나 앱을 통해 충전 중지 버튼을 누른 후 차량 커넥터를 분리해 주세요.
•
차량 내부 메뉴나 스마트폰 전용 앱에서 충전 중지 버튼을 누르시면 차량 시스템이 전류를 먼저 차단합니다. 이 경우에는 이미 전력이 흐르지 않는 상태이므로, 차량 커넥터를 먼저 분리하셔도 안전합니
충전 완료 시 주의사항•
본 제품은 과충전 방지 회로가 내장되어 있어 완충 시 자동으로 전류를 차단합니다. 따라서 차량 충전 포트에서 커넥터를 먼저 분리하신 뒤 벽면 콘센트의 플러그를 마지막에 뽑아 정리해 주시면 됩니다.
•
충전 완료 후, 플러그를 바로 해제 하지 마시고 2~30분 뒤에 플러그 해제해 주세요.
•
커넥터 잠금이 해제된 버튼을 누르고 분리해 주세요.
•
커넥터가 빠지지 않을 경우,
도어 Unlock 및 차량의 충전 커넥터 잠금 설정 상태를 확인하십시오.
•
충전기 전원 플러그를 뽑거나 강제로 전원을 꺼서 커넥터를 분리할 경우,
충전제어 모듈의 전원이 먼저 꺼지면서 고장의 원인이 될 수 있습니다.
급한 상황에서의 즉시 종료가 필요한 경우(긴급한 경우에만)•
벽면 콘센트에 연결된 전원 플러그를 가장 먼저 분리하여 전원 공급 차단
충전이 활발히 진행 중일 때는 강력한 전류가 흐르고 있습니다. 이 상태에서 차량 쪽 커넥터를 먼저 뽑게되면 미세한 스파크가 발생하여 단자가 손상되거나 기기 고장의 원인이 될 수 있기 때문입니다.
환경별 충전 가이드

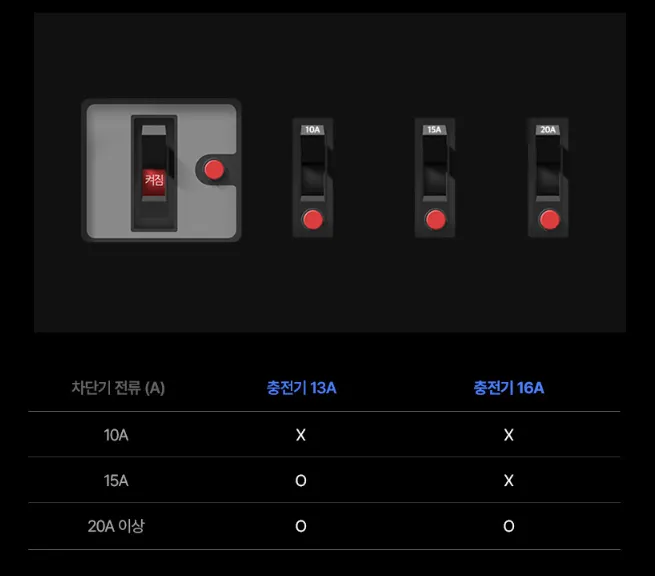

개인 공간(단독주택, 차고 등)•
개인 공간에서 사용할 때는 실내 차단기(분전반)의 전류량을 반드시 확인하고, 차단기 용량에 맞게
충전 전류를 설정하세요.
•
차단기 전류량이 충전기 전류량보다 낮으면 승압 후 사용하세요.
(차단기 10A는 사용 불가합니다.)
•
차단기 승압은 사용자의 환경, 사용 용량에 맞춰 전기 전문가와 상담 후 진행하세요.
•
차단기 전류량 부족으로 인한 미충전은 초기 불량이 아니며 이로 인한 교환/환불은 불가합니다.
•
전류량이 많은 전자제품으로 사용시 전원 코드가 헐겁게 꽂혀 있으면 코드 과열 및 전원 꺼짐 증상이 보일 수 있습니다.
공동주택(아파트, 빌라 등)•
충전은 반드시 허용된 콘센트에서 이루어져야 합니다.
•

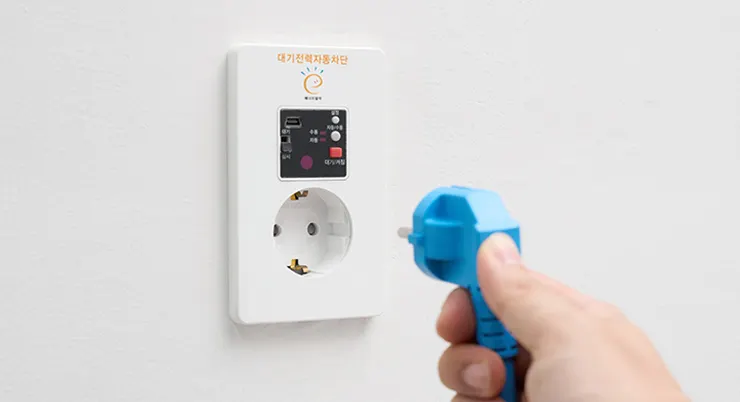

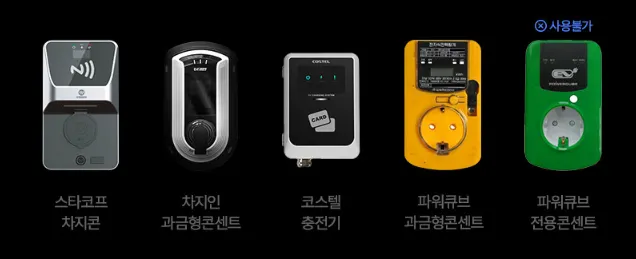

공동주택에서는 과금형 콘센트를 통해 합리적이고 안전하게 충전할 수 있습니다.
과금형 콘센트 이용 시 주의사항
•
과금형 콘센트 사용 시 13A 미만으로 설정하여 사용하십시오.
13A 이상으로 설정한 경우 그을림 등 고장의 원인이 될 수 있습니다.
•
COSTEL 충전기는 반드시 8A 설정 후 사용하십시오.
•
설비가 오래된 경우, 안전을 위해 8A로 설정하여 충전하는 것을 권장합니다.
•
파워큐브의 경우, 노란색과 과금형 콘세트에서만 호환이 가능합니다.
